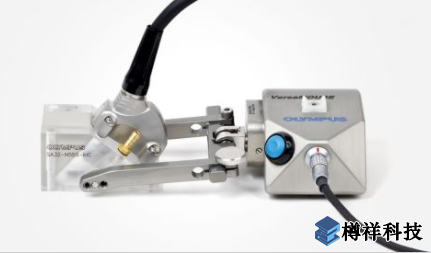

奧林巴斯無損探傷設備檢測儀器 VersaMOUSE
VersaMOUSE™是一款專為具有相控陣探頭的線性編碼掃描設計的掃描儀。集成的分度按鈕使其成為二維繪圖應用(如CFRP平板和腐蝕檢測)的理想選擇。VersaMOUSE可以執行編碼的單行掃描,然后在垂直方向上對位置進行索引。然后可以執行另一個單行掃描并且與先前的掃描并列。重復該過程以產生感興趣區域的完整2D圖。
VersaMOUSE的***特可調節軛可以使用標準附件孔輕松安裝在IHC型楔子上。彈簧加載系統經過優化,可提供***小的間隙。磁軛還使用快速連接系統連接到掃描儀,這樣可以使探頭平行或與掃描軸成90度偏斜。
編碼器輪專門設計用于抵抗潮濕表面的滑動。堅固耐用的結構使得該掃描儀成為可靠且可靠的解決方案,用于通過單個探頭進行的所有相控陣檢查。為了在鐵磁表面上獲得更好的穩定性,可提供可選的磁輪封裝。
特征
編碼線性掃描(一軸)進行相控陣檢查。
用于索引的集成點擊器按鈕啟用二維映射。
可調節叉子,方便快捷地安裝多個楔形尺寸。
兩個橡膠輪保持與表面接觸以***大程度的粘附。
一個容易夾緊和彈簧加載的軛,可以擺放90º。
編碼器分辨率:8.4步/ mm。
耐用鋁體和防水結構。
兼容OmniScan,TomoScan FOCUS LT™(帶可選適配器)和其他具有相應編碼器電纜(不附帶)的儀器。
標準夾雜物
OmniScan兼容2.5 m編碼器電纜。
一個可調節PA軛(寬度:65 mm,長度:65 mm)。
手提箱
注意:掃描儀不包含探頭和楔子。
選項
磁輪包裝
除了提***穩定性之外,為了鐵磁表面上的輪子的***大粘附性。
P / N:VersaMOUSE-A-MagWheel [U8775247]
TomoScan FOCUS LT編碼器電纜適配器
P / N:C1-DE15F-BXM-0.30M [U8767107]
產品規格
探頭持有者位置 | 掃描軸長度 |
寬度 |
身***(mm) |
重量 |
面前 | 170 | 80 | 42 | 0.4 |
側 | 80 | 152 | 42 | 0.4 |

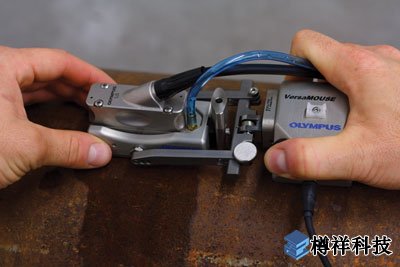

VersaMOUSE掃描儀和RexoFORM進行腐蝕檢測。

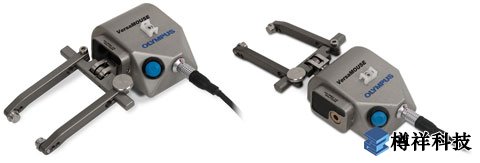

一個容易夾緊和彈簧加載的軛,可以擺放90º。
