美***Pocket-AE 聲發射檢測系統作為***際公認的世界聲發射技術的前驅與領跑者，引領著聲發射產品、技術與應用的潮流，我司提供***全面、***完善、***系列化的聲發射產品，涵蓋所有通用與特殊應用領域。聲發射產品在***市場的占有率為85%以上，處于世界聲發射行業的主導和壟斷地位。

　　聲發射作為一種動態無損檢測新技術在航天工業中的應用起始于70年代中期，目前主要在航天飛行器的主承力構件的考核試驗中大量應用，如各種儲箱、氣瓶、閥體、發動機殼體以及金屬和非金屬支架構件等。近年來其應用還逐漸擴展至發射場地面設備的在役檢測，例如發射臺、管道、發射塔架等。

　　利用聲發射技術還在多界面金屬與非金屬粘結結構檢測中進行了探索研究，利用聲發射幅度、能量計數、持續時間等參數對損傷進行了初步表征，顯示出聲發射技術在該領域的應用潛力。

　　產品介紹

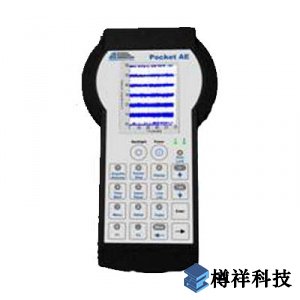

　　名稱：美***Pocket-AE 聲發射檢測系統

　　型號：Pocket-AE

　　產地：美***

　　應用：專門用于電力設備局部放電檢測的手持式系統。

　　技術參數

　　系統技術參數:

　　超聲通道數:2 外參數通道:1

　　超聲帶寬: 1 KHz – 1 MHz

　　采樣速率: 20 兆數據點/秒 (40 MB/秒)

　　采樣分辨率: 18 位

　　調理與濾波:內置調理與硬、軟件濾波

　　定位功能:區域定位與線性定位

　　傳感器測試: 自動傳感測試

　　屏幕顯示: 點觸式3.52英寸LCD彩顯

　　檢測方式: 定時、手動或長時間在線監控

　　操作系統: Windows CE

　　數據存儲: 1 GB (標準配置，可配置更***)閃存卡

　　計算機接口: USB 2.0

　　語言: 中文、英文

　　圖形顯示類型: 點圖、線圖、棒圖、圖形疊加及數據列表

　　數據、圖形輸出: BMP圖形存儲及在PAP或PC中重放

　　音頻監控: 內置揚聲器

　　供電要求: 6節7.2伏NiMH充電電池或220/12伏交直流轉換器

　　使用環境溫度: -5oC - 45oC

　　尺寸: 241mm x 89mm x 36mm 重量: 0.9 公斤

　　產品應用

　　適合檢測的電力設備：全封閉組合電器(GIS) 、變壓器、電纜終端、斷路器、電機定子、有載分接開關(OLTC)、開關柜

　　適合檢測的故障類型：局部放電、電弧 、游離粒子、松動連接、絕緣不良、懸浮屏蔽

　　產品特點

　　與***際和***內現有的超聲局放檢測系統相比，PAP具有許多***的、***創的特點：

　　1、***際***創的基于掌上電腦PDA的超聲局放檢測系統

　　2、***創的軟件同步技術以摒棄硬件同步并自動實現噪聲剔除及局放脈沖信號的相位甄別

　　3、全新的噪聲處理與局放脈沖特征捕捉與識別技術，自動判別并顯示局放特征

　　4、既提供局放模式顯示，還提供波形、頻譜及信號特征隨監控時間變化的趨勢顯示，亦可進行線性定位

　　5、系統提供內置的、針對不同電力設備檢測設置樣板文件，實現了***簡單的操作及對使用者的***簡單技術要求

　　6、配有大容量(1 G以上)閃存卡及USB接口可海量存儲及方便地與PC機通訊及數據共享

　　7、具有在PAP或PC機中數據重放及圖形存儲功能，可方便地將檢測結果直接嵌入到Word文檔的檢測報告中

　　8、使用用戶熟悉的全Windows操作系統及用戶界面。全中文顯示，方便用戶使用

　　9、配有極強抗電磁干擾力的***性能超聲傳感器，并可一機多用，如對溫度、電流、電壓及油面***度進行檢測

　　10、***小的尺寸(24x13x4 cm)與***輕的重量(連電池0.9公斤)。極適合用于各類電力設備局放狀態的日常巡檢及復查

　　工作原理

　　局部放電或其它一些電力故障如電弧 、游離粒子、松動連接、絕緣不良、懸浮屏蔽、振動等均可產生人耳聽不見的脈沖形式的超聲波。這些超聲脈沖波可通過液體，固體甚至氣體向遠處傳播并被放置在被檢測物體表面的超聲傳感器探測到。PAP即為一***靈敏度的超聲脈沖探測儀并配有***特的軟件同步、噪聲處理、相位鑒別與局放特征提取軟件使之能自動展示局放的模式特征。

　　PAP有如下幾種主要的信號監測模式：聲脈沖特征譜 - 通過相位鑒別以展示不同信號(局放或噪聲)特有的特征模式(如圖A、B)
