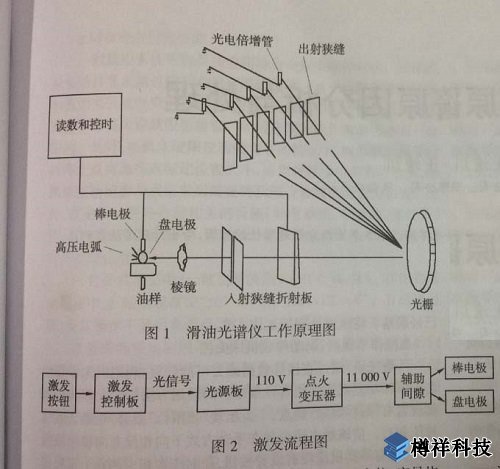

被分析的油樣在激發室的分析間隙中(石墨棒與石墨圓盤電極)激發，油樣激發發射的光通過透鏡照明系統會聚進入光異纖維被引至入射狹縫，由狹縫出來的光變成狹窄的帶狀，光線到達光柵后.被分為各種不同波長的譜線、在聚焦曲面上的口狹縫分為相應于各個元索的譜線。再利用偏轉板的定期往復轉動來動態扣除光譜背景。

　　每個狹縫后面設置一個光電倍增管，以便把光能轉變?yōu)殡娔?。在每次燃燒中將這一電流按準確的時間間隔積分(求和)，這就形成了與光電倍增管接受的光量成正比的電壓。通過讀出電路將此電壓轉換為數值，聽測的結果與計算機中存儲的標準曲線數據對比便可算出元素的濃度，***后將整個分析結果在計算機上顯示。
