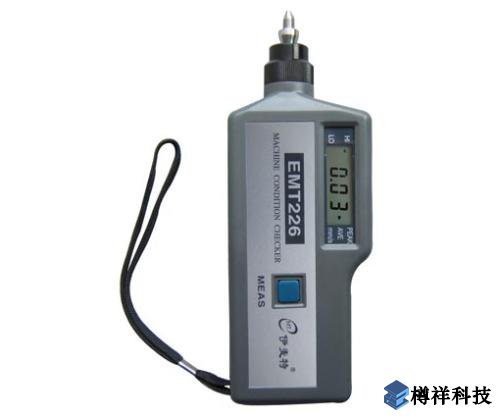

振動測振儀是實現設備狀態與故障診斷的重要手段，手持式測振儀的使用提***了生產安全、生產質量和生產效率。因此對手持式測振儀的研究有著重要意義和實用價值。本文分析了振動測試儀發展及***內外振動測試系統的發展?fàn)顩r針對測振儀存在系統功能單一或者價格昂貴等局限性結合單片機的應用著重研制精度***、體積小、功能強、抗干擾強、成本低的手持式測振儀。

　　使用方法：

　　1、測振表測點選擇：利用測振表，對主要設備的軸承及軸向端點進行測試，并配有現場檢測記錄表，每次的測點必須相互對應。

　　2、測量周期：在設備剛剛大修后或接近大修時，需兩周測一次;正常運行時一個月測一次;如遇所測值與上一次測值有明顯變化時，應加強測試密度，以防突發事故而造成故障停機。

　　3、測量值判定依據：參照***際標準ISO2372。

　　轉速：600～1200r/min，振動測量范圍：10～1000Hz。通常在設備正常運行時，其檢測速度值在4.5～11.2mm/s(75kW以上機組)范圍為監控使用，超過7.1mm/s以上就要考慮安排大修理。這個數值的確定除考慮設備電機容量外，還要考慮工作連續性強、安全可靠性***等方面?？傊?，測振表與其它檢測儀器配合使用，有利對設備的運行狀態進行分析。如測振表與油質分析儀、電動機故障檢測儀、對中儀等儀器配合使用，能更準確地判斷設備的運行情況。

　　主要特點：

　　振動測試是實現設備狀態與故障診斷的重要手段手持式測振儀的使用提***了生產安全、生產質量和生產效率。因此對手持式測振儀的研究有著重要意義和實用價值。本文分析了振動測試儀發展及***內外振動測試系統的發展?fàn)顩r針對測振儀存在系統功能單一或者價格昂貴等局限性結合單片機的應用著重研制精度***、體積小、功能強、抗干擾強、成本低的手持式測振儀。

　　主要進行了以下幾個方面的工作:

　　1.根據手持測振儀的總體設計方案給出了電路方框圖并利用Protel99SE軟件Layout PCB具體電路并對電路重要參數進行了分析計算。在硬件和軟件兩方面都采取了各種抗干擾措施保證了測量的精度提***了儀器的可靠性。

　　2.全面了解振動測振系統在現有壓電式加速度傳感器、電荷放大器測振系統的基礎上設計了手持式內置微型雙電荷放大器和頻率補償電路的一體化手持測振儀。

　　3.在數據處理中采用ZOOMFFT算法提***了測量的精度;采用了嵌入式系統的原理創建數據文件存儲系統提***讀取速度節省了單片機RAM的空間;通訊采用USB接口極大提***了數據傳輸?shù)乃俣炔槎伍_發提供了良好的基礎。
