一、ATOM 1024成像設備的技術參數
| 型號 |
ATOM1024-01 |
ATOM1024-02 |
ATOM1024-03 |
|
描述 |
Camera Link |
GigE |
LVTTL |
|
操作溫度范圍 |
-40°C to 60°C |
-20°C to 60°C |
-40°C to 60°C |
|
存儲溫度范圍 |
-45°C to 70°C |
-25°C to 70°C |
-45°C to 70°C |
|
14bit圖像數據輸出 |
Camera Link |
GigE |
LVTTL |
|
串行數據接口 |
Camera Link |
GigE |
LVTTL level UART |
|
圖形用戶界面 |
內含 |
內含 |
內含 |
|
尺寸（不包含鏡頭尺寸） |
2.4"x 2.7"x 2.7" W x H x L |
2.4"x 2.7"x 3.7" W x H x L |
2.4"x 2.7"x 3.7" W x H x L |
|
重量（不包含鏡頭質量） |
< 0.4 kg |
< 0.5 k |
< 0.25 kg (< 0.1 kg electronics only) |
|
輸入電壓 |
6-12 VDC |
6-12 VDC |
3.3 or 3.6 VDC |
|
功耗 |
< 2.2 W |
< 3.6 W |
< 1.7 W |

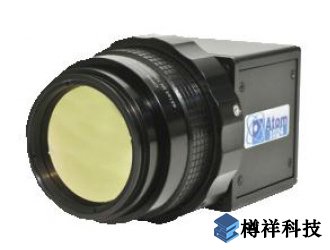

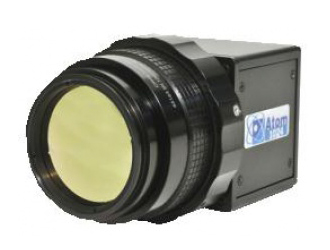

ATOM™ 1024:非制冷，XGA分辨率的紅外相機
幀頻：30Hz XGA,60H VGA
低功耗：3W
探測器熱敏度<50mK
重量輕
像素尺寸：17μm
光譜范圍：8-14μm
紅外探測器非致冷熱輻射儀
像素1024×768分辨率
像素間距17μm
光譜范圍8-14μm
頻率30Hz XGA
(可選：60Hz VGA)
熱時間常數<10ms
探測器靈敏度(f/1)<50mK
成像響應時間<4s
視頻輸出非均勻性校正，
自動/手動調增益,BPR,數碼變焦，數碼濾波，內部測試
外部同步
結合先進的1024 x768分辨率的熱輻射成像數列技術,Atom 1024非致冷紅外攝像機提供分辨率極***的XGA格式。相機注重細節，具有優良的熱靈敏度。相機外形小巧，功耗低，容易被集成，適合大范圍的軍事系統和COST熱成像系統。
Atom 1024的熱時間常數小，即使是獲取快速移動的物體的圖像，也能產生優越的熱圖像質量。是手持成像系統，地面車輛監控系統和機載EOIR平臺，先進的夜視系統的理想選擇。
二、特點
1024×768分辨率，像元尺寸17μm
探測器熱靈敏度<50mK
頻率：30Hz XGA和60Hz VGA
熱感應時間常數<10ms
低消耗<1.7W
軍用標準選項
三、優勢
XGA分辨率適合***性能要求應用
光譜范圍廣，檢測性能優
動態視頻流暢，無拖尾
圖像清晰，減少運動物體的圖像模糊，
電池壽命長
適合集成于系統
注意： [1]開放式的封裝
[2]硬碳圖層鏡頭
[3]***耐用圖層的鏡頭
